대형 펠렛 3D프린터
로봇형 대형 펠렛 3D프린터 - Heron AM
Caracol의 LFAM (Large Format Additive Manufacturing) 솔루션을 사용하면 크고 복잡한 구성 요소의 3D 프린팅이 가능합니다. 규모, 모양, 재료에 제한 없이 산업 제조 요구사항에 맞게 Heron AM을 모듈식으로 구성하세요.
특장점
-
1. 크기 제한이 없는 대형 3D프린팅
- 로봇식 Heron AM 시스템 사용으로 크기 제한 없이 고급 부품 제조
2. 복잡한 부품 제작
- 소트프웨어 알고리즘과 6축 이상의 로봇팔 사용으로 다양한 어플리케이션에 적용
3. 운영비용 절감 및 유연성
- 다양한 생산 요구사항에 적응하는 매우 유연한 플랫폼 및 모듈 구성
- 섬유(탄소, 유리 등)와 혼합된 고급 테크노 폴리머 부터 재활용 재료 조각까지 다양한 복합재 활용
- 지지대 없이 필요한 재료만 사용하여 생산에 사용되는 원재료를 최대 60%까지 절감
제품특징

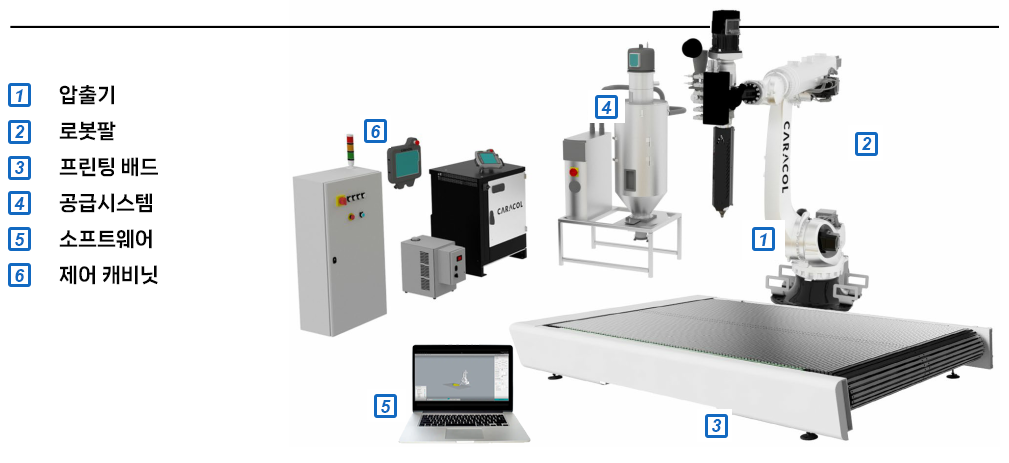

사용자 정의 턴키 플랫폼 로봇형 대형 펠렛 3D프린터
- Heron AM은 고객의 요구에 맞게 모듈식으로 구성할 수 있습니다.

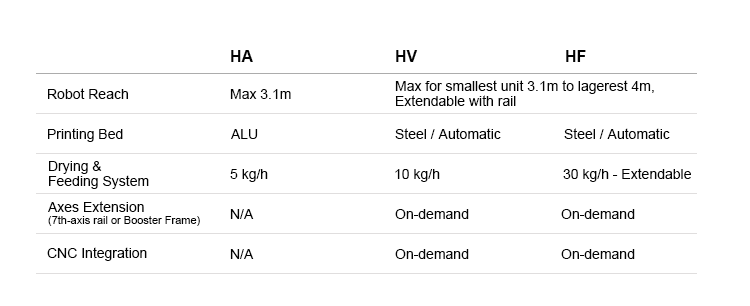

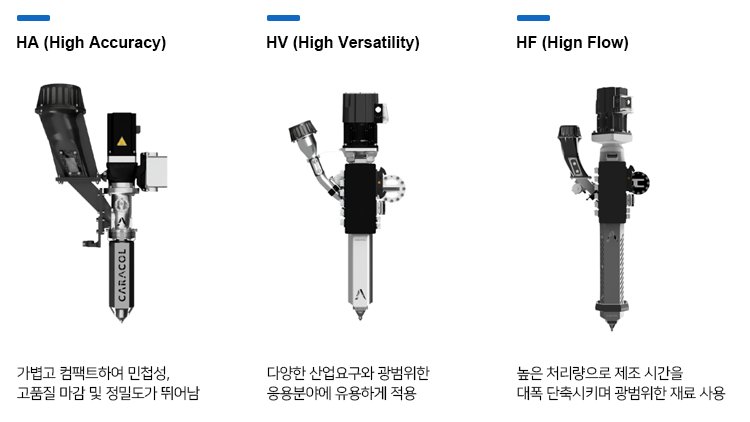

1. 압출기
Caracol의 압출기는 복합 섬유 강화 열가소성 펠렛을 가공합니다 . 제조 요구 사항에 따라 다양한 모델을 사용할 수 있어 비용 효율성, 성능 및 품질이 보장됩니다.
2. 로봇팔
Heron AM은 6개 이상의 축 이동의 유연성을 활용하는 로봇 팔을 통해 비평면 도구 경로 및 45° 또는 60 ° 와 같은 다양한 각도의 색다른 슬라이싱을 포함하여 매우 복잡한 형상의 부품을 제조할 수 있습니다. 로봇은 또한 모듈식으로 설정할 수 있으며, 응용 분야나 생산 영역의 특정 요구 사항을 충족하기 위해 다양한 암 크기를 갖추었습니다. 또한 암은 레일을 사용하여 x축으로 확장하거나 받침대를 추가하여 y축으로 확장할 수 있습니다. 최고의 자동화 솔루션을 제공하기 위해 Heron AM은 KUKA, FANUC 및 ABB에 이르는 로봇과 함께 설정할 수 있습니다.

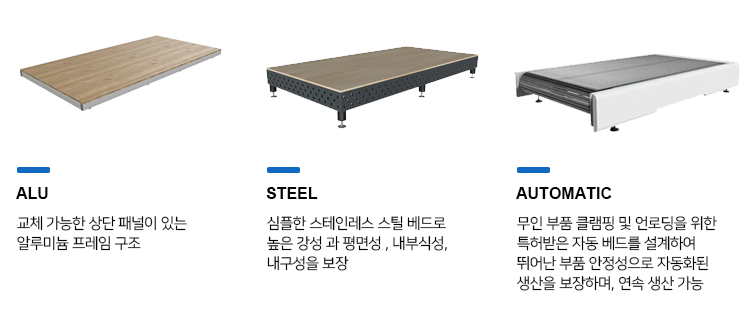

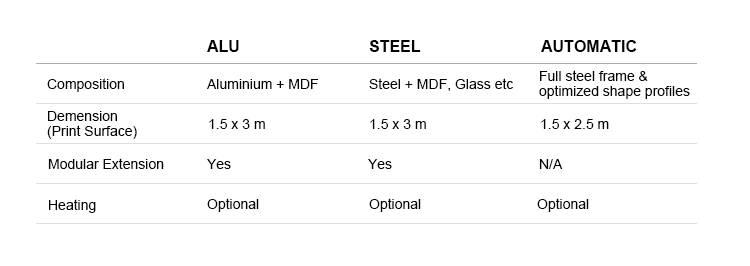

3. 프린팅 베드
프린팅 베드는 부품을 성공적으로 프린팅하는 데 중요합니다. Caracol은 모든 요구에 맞게 크기 측면에서 사용자 정의가 가능한 여러 모델을 개발했습니다.

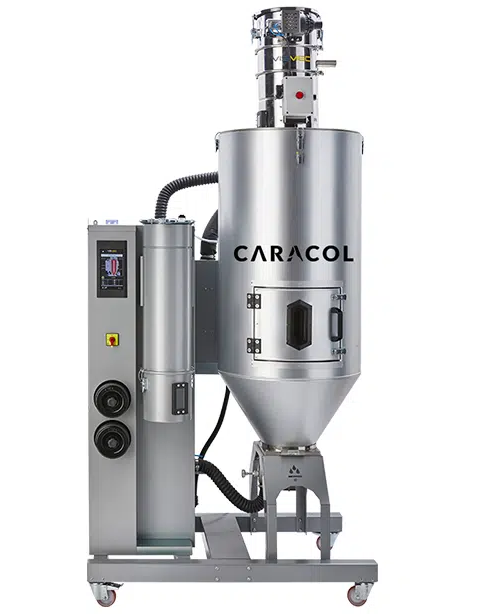

4. 펠렛 재료 공급시스템
Caracol이 개발한 자동화된 자재 공급 시스템 덕분에 직접적이고 지속적인 자재 공급이 가능합니다. 건조 장치는 전체 인쇄 주기 동안 펠릿을 투입하기 위해 압출기에 연결되어 기계 작업을 중단시킬 수 있는 수동 작업을 방지합니다. 최고의 성능과 품질을 위해 펠렛과 조각은 적절한 습도와 온도에서 보관되고 건조됩니다 . 50-80 Kg(110-176 lb)의 용량은 더 큰 저장고에 직접 연결하거나 여러 재료 공급 장치를 사용하여 확장하여 시간 제한 없이 생산 연속성을 촉진할 수 있습니다.

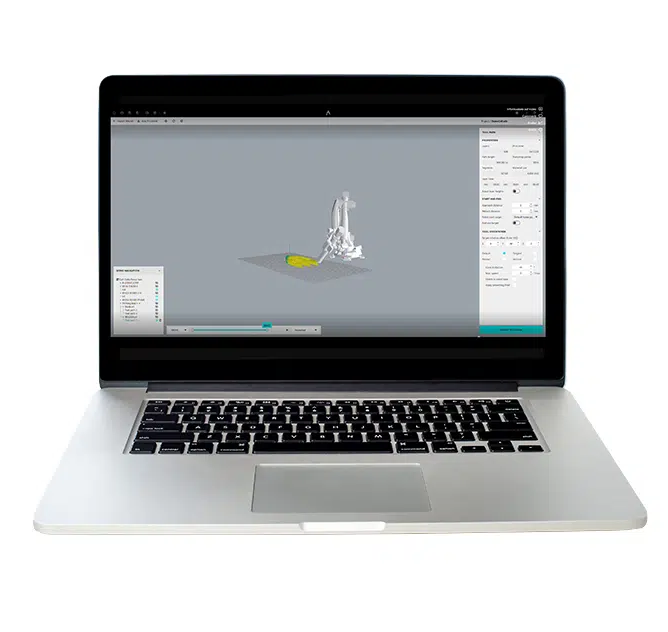

5. 소프트웨어
Caracol은 LFAM 설계, 슬라이싱 전략 및 로봇 시네마틱스 분야에서 수년간의 경험을 바탕으로 소프트웨어 플랫폼 Eidos Manufacturing을 개발했습니다 . 소프트웨어 제품군은 Heron AM의 하드웨어를 완성하여 프로세스에 대한 완전한 제어와 유연성을 보장합니다. IoT 플랫폼을 사용하면 모든 인쇄에서 데이터를 수집하고 분석하는 데이터 중심 접근 방식을 시작으로 제조 공정의 품질과 반복성을 향상시킬 수 있습니다.

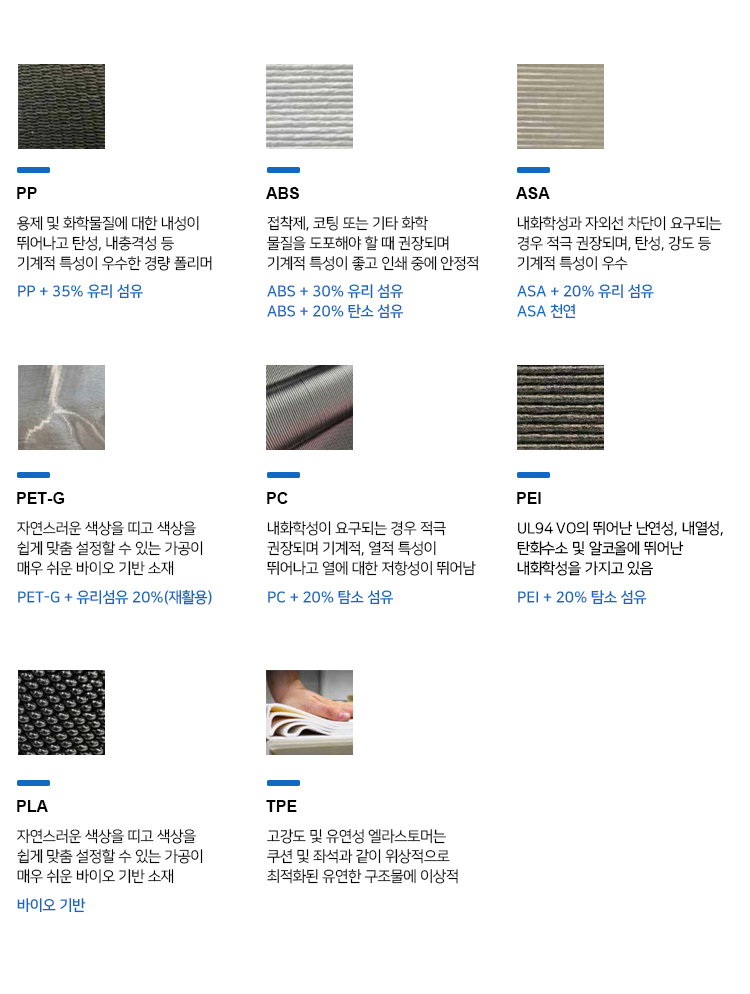

6. 펠렛 3D프린팅 재료
Caracol은 내부 재료 연구소 및 재료 파트너와 협력하여 FGF(Fused Granular Fabrication) 공정을 위한 새로운 적층 제조 폴리머를 개발하고 검증합니다. 여기에는 오토클레이브 생산 사이클과 같은 극한 환경 응용 분야에 적합한 고온 재료가 포함되며, 효율적인 생산, 최고의 기술적 특성, 비용 및 폐기물 최소화를 보장하기 위해 테스트되었습니다.
이미지 갤러리

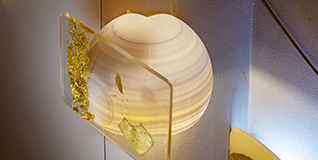

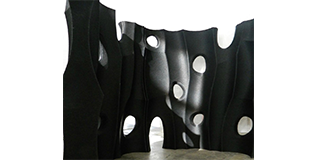

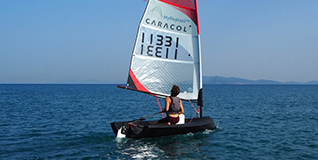

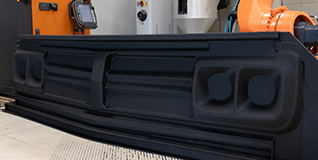

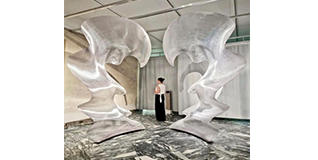

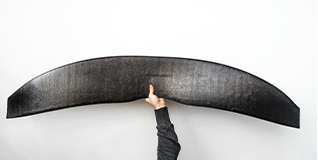

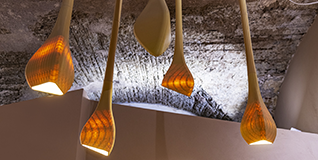

펠릿 3D프린팅 기술로 제작된 조형물
