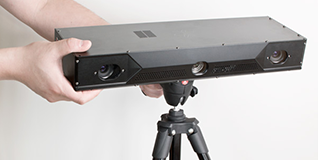

HDI Compact L6
HDI Compact L6
HDICompact 3D스캐너는 정확하고 정밀도 높은 스캔 결과에 의존하는 까다로운 요구조건을 해소하기 위한 애플리케이션을 위해 설계되었습니다. LED 구조 조명 기술(광학식 방식)을 사용하여 초당 1초이내에 한 단면을 초고속으로 스캔할 수 있으며, 휴대 가능한 시스템으로 소비자가 요구하는 사용 편리함과 산업용 3D스캐너 보다 수준 높은 품질의 스캔 결과를 제공합니다.
특장점
- 고 해상도의 3D 스캔데이터 생성
- 복잡한 프로그램 조작을 벗어나 보다 쉽고 간편한 운용 시스템
- 복잡한 형상의 제품을 정확도 ±0.03mm이내로 타 제품보다 1-2초 빠른 신속한 스캐닝
- 기존 고가의 광학스캐너의 가격에서 경제적인 장비 가격
HDI Compact L6 과정
HDI Compact 3D스캐너는 한번에 볼 수 있는 것의 3D이미지를 촬영합니다.
전체 객체의 디지털 모델을 생성하려면 모든 각도에서 스캔을 수행해야 합니다.

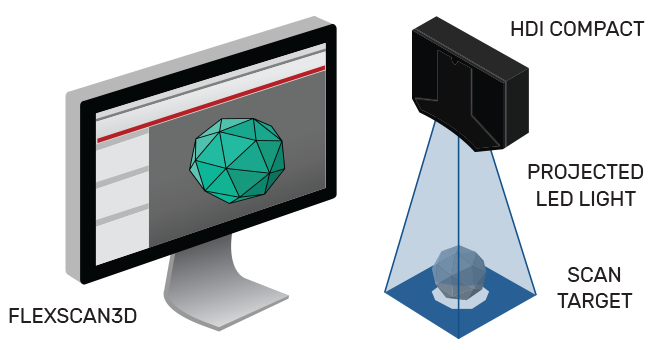

다음 구성 요소를 사용하여 3D스캔을 캡처합니다.
1. 캡처 장치 : 광원(파란색 LED 조명)은 일련의 패턴을 스캔 대상에 투영합니다.
이 패턴은 표면에 투사하여 정보값을 획득합니다.
카메라는 이러한 이미지를 캡처하여 FlexScan3D 소프트웨어로 전송니다.

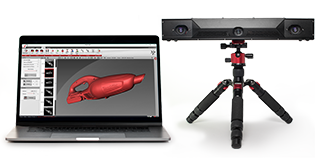

2. FlexScan3D 소프트웨어 : 전체 작업을 실행하는 제어 센터 입니다.
캡처된 이미지를 사용하여 객체의 깊이 및 표면 정보를 계산하여 3D스캔을 만듭니다.
그런 다음 FlexScan3D로 여러 스캔 데이터를 정합, 병합 및 자르기 등의 매뉴를 이용하여 완벽한 디지털 3D모델을 데이터를 만듭니다.
제품특징
높은 해상도와 정확도로 큰 부품 스캔 가능
- 카메라 해상도 : 3 메가 픽셀

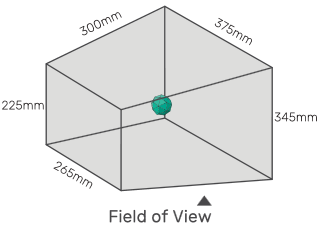

- 측정 영역 : 265 mm x 225 mm – 375 mm x 345 mm
- Point-to-Point Distance : 0.18 mm
- 정확도 : 최대 50㎛
IP67등급 획득
IP67등급이란?
첫번째 숫자 ‘6’은 먼지에 대한 완전한 침투방지를 뜻한다.
마지막 숫자 ‘7’은 전후 상하방향에 대한 높은 압력으로 분사되는 물로부터 보호가 되는 등급을 의미한다.
- 견고한 알루미늄 바디로 방진 및 방수 기능 제공
- 사전 교정이 되어 있어 즉시 사용 가능
- 열악한 환경에서도 작동하면서 반복 가능한 3D스캐닝 결과 제공
최고의 검사 솔루션

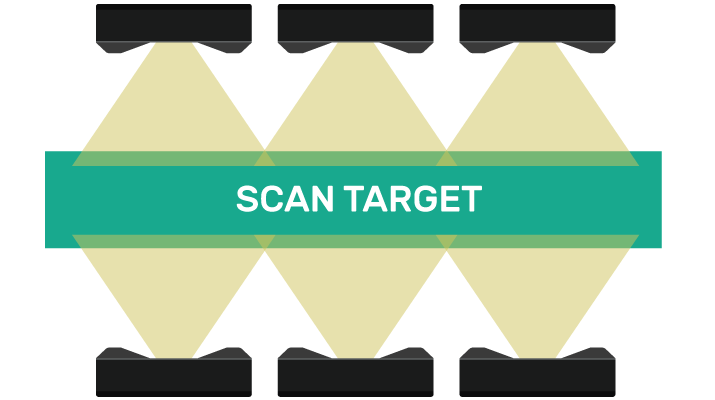

- 제조 프로세스 중에 제품 결함을 제거하기 위해 하나의 시스템에서 필요한 포괄적인 3D 측정 데이터 모두 취득 가능
- 로봇 팔을 사용하는 것과 비교하여 품질 검사를 위한 대체 저렴한 솔루션

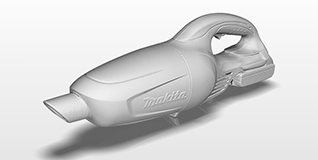

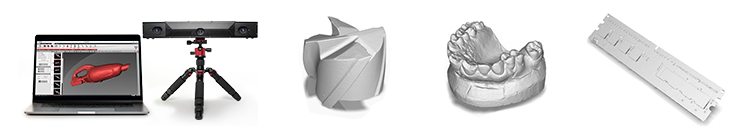

이미지 갤러리

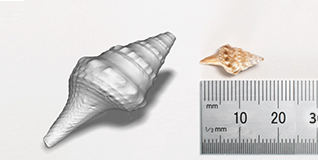

스캔사례#1
