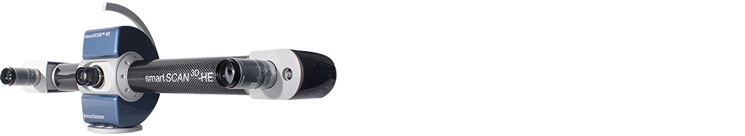

AICON smartSCAN

이동식 소형 3차원 스캐너

AICON smartSCAN은 다양한 제품을 미세한 부분까지 최고의 정밀도로 측정하며, 주변 온도에 영향을 받지 않아 안정적이면서도 정확한 3차원 측정 결과를 산출해 냅니다. AICON 3차원 스캐너는 미니어처 투영기술(MPT) 방식을 사용하여 제품의 복잡한 기하학적 표면 형상 데이터를 매우 정밀하고 빠르게 측정합니다. 시스템은 초소형 분사 노즐부터 대형 차량까지 개별화된 측정 니즈에 맞춰 다양하게 구성할 수 있습니다.

특장점

  • 입문 단계의 3차원 측정 시스템
  • 컬러 카메라
  • 업그레이드 가능한 모듈방식의 시스템 구성
  • 뛰어난 기구적, 열적 안정성
  • 콤팩트한 디자인 및 경량화 (4 kg)
  • 편리한 이동성
  • 측정 영역을 빠르고 쉽게 변경 가능

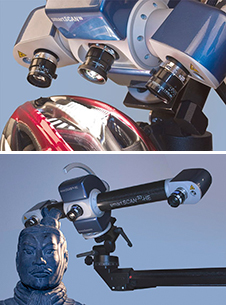

AICON smartSCAN 과정

    프린지 투영 시스템은 소위 미니어처 투영기술(MPT)이라 불리는 기술을 기반으로 운영됩니다.

    능동형 삼각측량법을 따르며, 주로 ‘백색광 스캐너'라고 불립니다. 백색광 스캐너는 다양한

    하드웨어와 소프트웨어로 구성되어 있습니다. 디지털 카메라 한 대 또는 두 대(측정 영역과

    해상도는 각 적용 분야에 따라 상이), 슬라이드 프로젝터와 같은 투영 장치, 데이터 획득 및 평가를

    수행하는 소프트웨어가 탑재된 컴퓨터 한 대로 구성됩니다.

제품특징

    저가형 광학식 3차원 스캐너
    제품 검사 및 역설계 작업에 최적화된 고정밀도 광학식 3차원 스캐너를 저렴한 가격으로 제공

    다양한 측정 옵션
    각 모델별로 최적화된 측정 영역을 제공하며 컬러 텍스쳐 획득이 가능, 비대칭 카메라의 위치로
    인해 세 가지 각도(10도, 20도, 30도)의 데이터를 동시에 취득이 가능

    수많은 응용분야
    기존의 검사작업, 품질 검사, 역공학을 위한 정교한 데이터 획득, RP가공, 고대 미술품 및 유물
    발굴작업의 디지털 문서화 등 다양한 영역에서 최상의 선택

    다양한 측정 옵션
    각 모델별로 최적화된 측정 영역을 제공하며 컬러 텍스쳐 획득이 가능, 비대칭 카메라의 위치로
    인해 세 가지 각도(10도, 20도, 30도)의 데이터를 동시에 취득이 가능

    자동화 솔루션
    이전의 전문 작업자뿐만 아니라 일반 사용자도 사용하기 쉽고 또한 현장의 자동화를 위해서
    로봇이나 턴테이블과 같은 추가 디바이스와 연동하여 자동 측정이 가능

    래피드폼과의 인터페이스
    추가적인 하드웨어나 소프트웨어 없이 래피드폼 소프트웨어를 사용하여 스캐너를 직접 제어 가능
