프로토텍 시제품 제작 서비스 입니다.

고가의 3D 프린팅 장비 구매가 부담스러운 고객, 다양한 3D 프린팅 기술의 시제품 제작이 필요한 고객을 위해
최첨단 시스템과 20여 년의 노하우로 제작 서비스를 제공합니다.
하이퀄리티 3D 프린팅을 넘어, 의뢰부터 납품까지 시간과 비용을 혁신적으로 절감하는 기적
㈜프로토텍에서 경험하실 수 있습니다.
서브 비주얼 이미지

시제품 제작 서비스

제작 공정

제작 방식

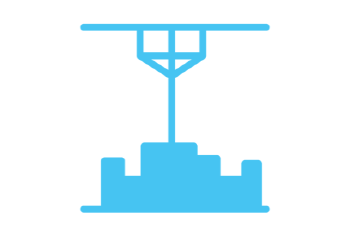

FDM (Fused Deposition Modeling) – 용융 접착 방식
필라멘트의 형태로 된 다양한 엔지니어링 플라스틱(ABS, PC, PC-ABS, PPSF 등)을 고온의 헤드에서 가열하여 노즐을 통하여 압출시킨 후,고화된 층위로 이동하여 재료를 그 위에 다시 압출시켜 제품을 형상화 시키는 방법.ABS, PC 등의 플라스틱 재료를 사용하므로 내구성과 내열성이 우수하고 플로터 방식이므로 치수 정밀도가 뛰어나서 조립파트 제작에 적합.
이미지

제작 파트

이미지

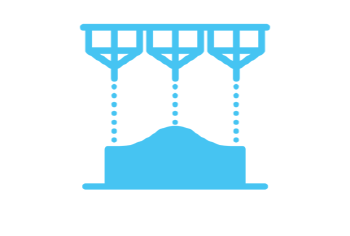

Polyjet (Photopolymer jetting) – 광경화 적층 방식
잉크젯기술과 광격화성수지 기술이 결합된 고해상도의 3차원 플랫폼으로, 800개의 노즐을 통해 분사되는 액상의 광경화성수지(Photopolymer)를 자외선으로 동시 경화시켜 가며 모델을 제작하는 방법
  • 플라스틱 계열, 고무 계열, 투명 재료 등 다양한 재료 사용 가능
  • 동시 다중소재 분사 기술로, 한번에 최대 14개의 소재 인쇄 가능
  • 표면 조도 및 미세형상 가공성이 우수하고, 전자제품 / 소비제품 / 장난감 / 용기 / 의료와 신발 산업 분야 등 다양한 분야에 적합
이미지

제작 파트

이미지

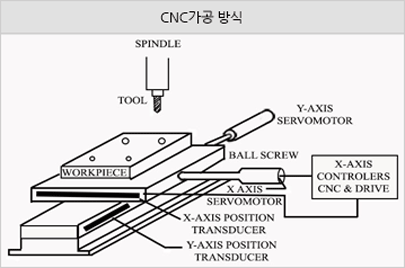

CNC 가공 (Computer Numerical Control)
알루미늄, FRP, 아크릴, 동판, ABS, PVC, 목재, 고무 등을 가공 또는 절단하여 각종 프레임 로봇부품, RC용품, 조각, 목업(모델링), 파트샘플 등을 가공하는 기술
  • 가공 속도가 빠르고 최고의 표면 조도 및 높은 강도를 보이지만 언더컷은 일부 가공이 불가능
  • 도장, 증착, 도금 등의 후처리 가능
  • 후처리가 거의 필요 없는 부조 형상의 조각에 적합
  • 절삭이 가능한 대부분의 재료 가공이 가능하므로 바로 완제품으로 사용 가능
  • 3D 프린팅보다 제작 비용이 비교적 높은 편
이미지

제작 파트

이미지

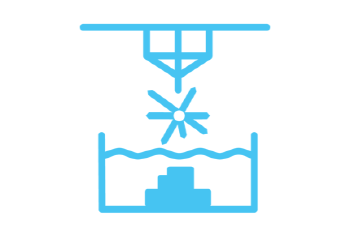

SLA (Stereo Lithography Apparatus) – 광조형 방식
자동으로 제어되는 재료 공급장치에서 재료가 조형판에 공급되면 재료 리코팅 롤러가 제품을 평탄화하고, 다음 상단부에서 레이저가 주사되면서 한층 한층 제품이 제작되는 방법. 완성된 파트는 쿨링타임과 후처리 과정이 일부 필요.
  • 표면조도가 뛰어난 편, 빠른 제작 속도
  • 후변형이 있고, FDM 방식 대비 제작 비용이 높은 편
  • 투명 재료를 사용할 때 적함하지만 사용할 수 있는 재료가 제한적
이미지

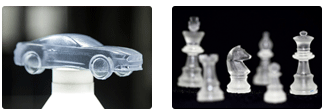

제작 파트

이미지

후가공

  • 이미지
    1. 표면처리

    RP 특성상 생기는 결을 사상처리하여
    표면을 부드럽게 만듦

  • 이미지
    2. 도장/도금

    원하는 컬러로 도장 또는 크롬도금을
    하여 프레젠테이션 용이나 최종상품으로 활용

  • 이미지
    3. 진공주형 (실리콘 주형)

    다품종 소량생산에 사용되며 10~20개
    정도 제품 생산 시 마스터코어로 활용

  • 이미지
    4. RP tempering

    Sealing, Hinge 보완하는데 활용
